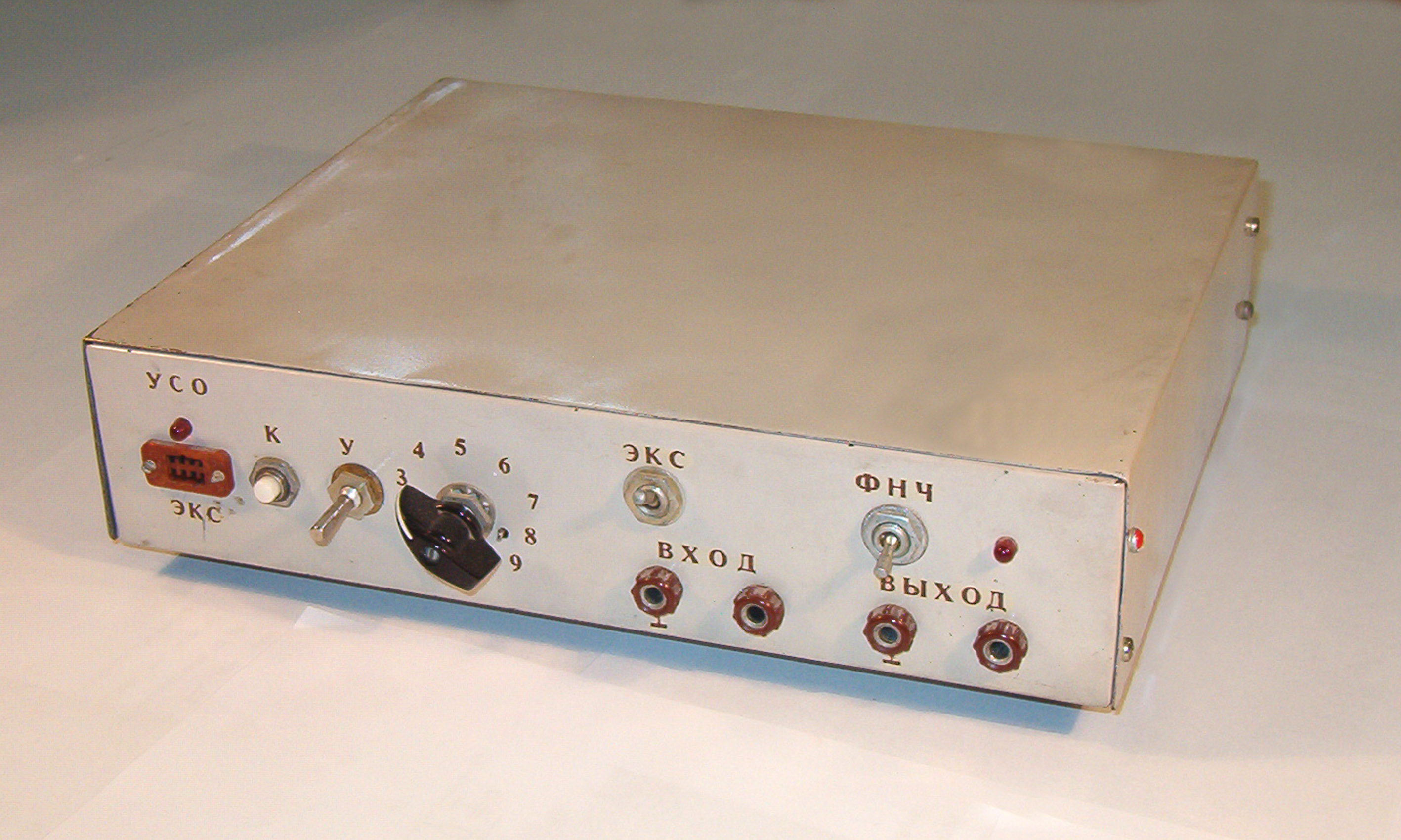

УСТРОЙСТВО СВЯЗИ С ОБЪЕКТОМ

Устройство связи с объектом (УСО) предназначено для использования в составе лабораторного комплекса для исследований медико-биологических сигналов. Основой комплекса является ПЭВМ, предназначенная для управления процессами ввода/вывода сигналов, накопления и обработки данных, а также для представления результатов обработки в текстовой и графической форме. Основное назначение УСО - осуществление связи ПЭВМ с источниками исследуемых сигналов (объектами исследования).

УСО имеет в своем составе один канал ввода сигналов, один канал вывода сигналов, формирователь управляющих сигналов, предназначенный для синхронизации работы устройства, и усилитель электрокардиосигналов.

Основные технические характеристики УСО

1. Количество разрядов АЦП, ПАП 8

2. Максимальная амплитуда входного сигнала, В 0.5

3. Максимальная амплитуда выходного сигнала, В 10

4. Минимальная частота дискретизации сигналов, Гц 10

5. Максимальная частота дискретизации сигналов, Гц 10000

6. Абсолютная погрешность преобразования АЦП на границах диапазона, ЕМР ±3

7. Нелинейность преобразования, приведенная ко входу АЦП, % 0.78

8. Апертурное время ИС АЦП (паспортное), нc 500

9. Частота среза ФНЧ в канале вывода сигналов, Гц 1000

10. Коэффициент подавления ФНЧ вне полосы пропускания, дБ/окт. 20

11. Напряжения питания:
    U1, В +5±10%
    U2, B +12+10%
    U3, B -12+10%
