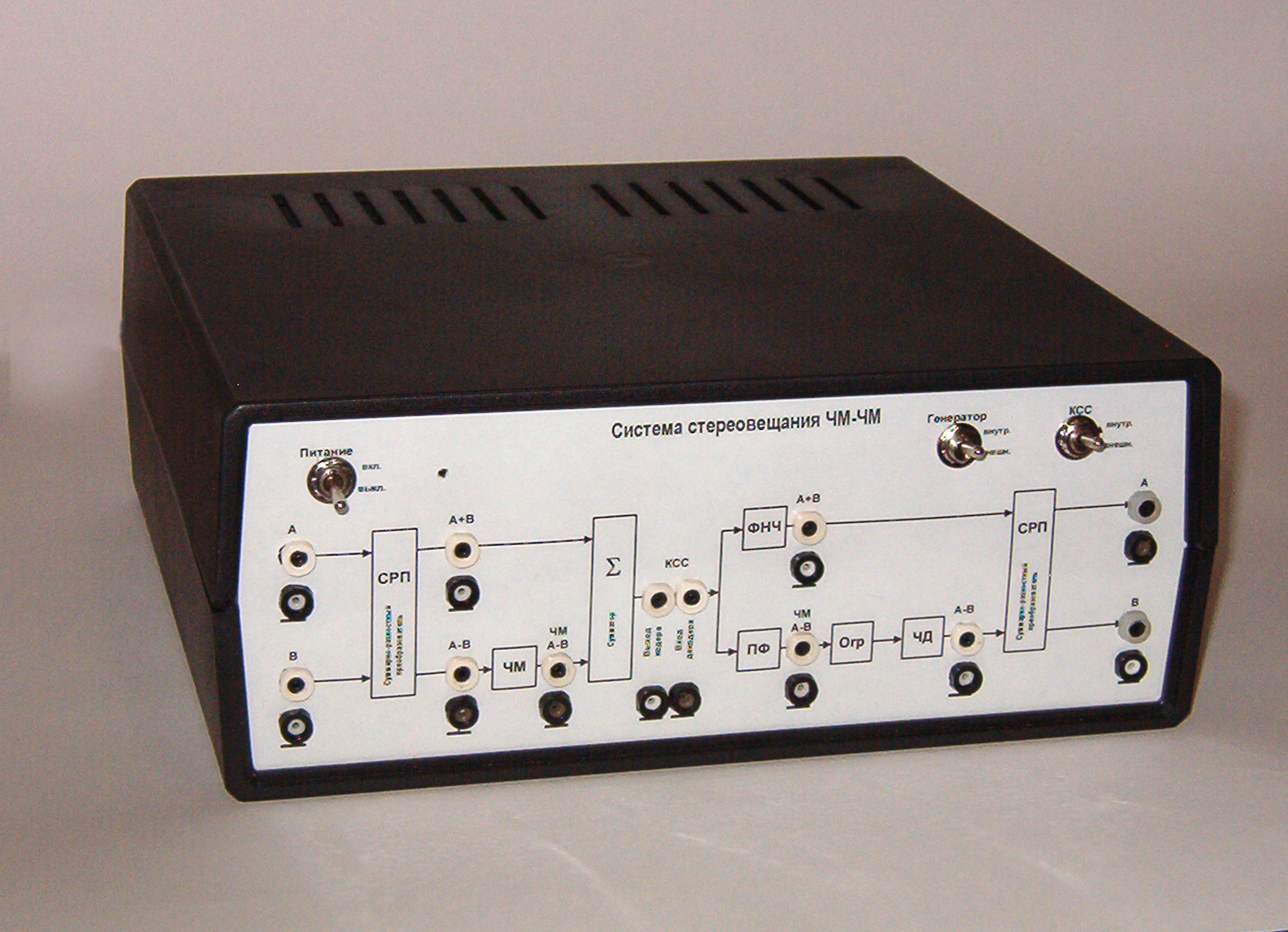

ЛАБОРАТОРНЫЙ СТЕНД ПО ИССЛЕДОВАНИЮ СИСТЕМЫ СТЕРЕОВЕЩАНИЯ ЧМ-ЧМ

Назначение и общая характеристика устройства

Изучаются принципы работы системы стереовещания ЧМ-ЧМ, особенности и основные параметры устройств формирования сигналов и стереодекодеров. Предназначено для студентов всех форм обучения, в том числе БФО, изучающих курсы “Устройства приема и обработки сигналов”, “Высококачественная приемно-усилительная аппаратура”, “Радиоприемные устройства”.

Основные технические характеристики

Генерирует испытательные стерео сигналы для ЧМ приемников согласно данным, приведенным в научной и учебной литературе без сжатия.

Выход генератора комплексного стереосигнала ? 0,1-1 В согласован со входным сопротивлением генератора Г4-116.

Диапазон: УКВ устанавливается в генераторе Г4-116. Вид модуляции ЧМ.
Частота поднесущей: 33,5 кГц
Стереодекодер: суммарно-разностный, согласованный с выходом частотного детектора УКВ-приемника ЧМ-сигналов.
Совместно с низкочастотными генераторами синусоидальных колебаний Г3-103 позволяет измерить основные параметры:

переходные затухания между каналами, кривые верности каналов, неравномерность АЧХ каналов и т.д.
Наработка на отказ ? 10000 часов.
Питание DC 12B (9В-15В).
Потребляемый ток 250 мА.
Рабочая температура от 10 до +50 .
Вес генератора 500 г.
