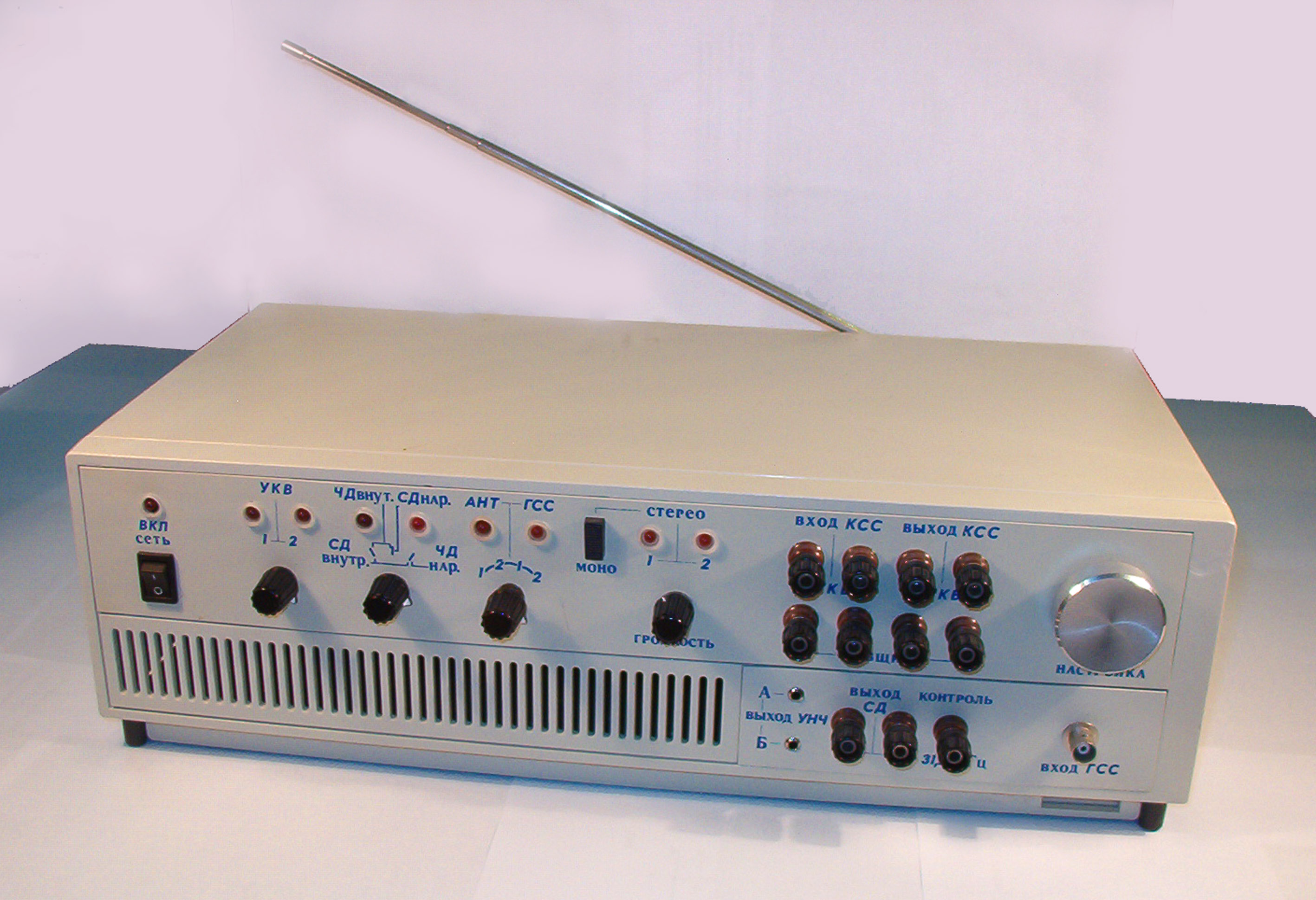

ЛАБОРАТОРНЫЙ СТЕНД ПО ИССЛЕДОВАНИЮ ВЫСОКОКАЧЕСТВЕННЫХ УКВ ПРИЕМНИКОВ

Назначение и общая характеристика устройства

Изучаются принципы работы систем стереовещания с полярной модуляцией и с пилот-тоном, особенности и основные параметры устройств формирования сигналов и стереодекодеров. Предназначено для студентов всех форм обучения, в том числе БФО, изучающих курсы “Устройства приема и обработки сигналов”, “Высококачественная приемно-усилительная аппаратура”, “Радиоприемные устройства”.

Основные технические характеристики

Генерирует испытательные стерео сигналы для ЧМ приемников согласно ГОСТ 9783-88 Аппаратура радиоэлектронная бытовая. Методы электрических высокочастотных измерений. М., 1991, 142 с.
Выход генератора комплексных стереосигналов 0,1-1 В согласован со входным сопротивлением генератора Г4-116.
Диапазон: УКВ устанавливается в генераторе Г4-116.Вид модуляции ЧМ.
Выход генератора комплексных стереосигналов 0,1-1 В согласован со входным сопротивлением генератора Г4-116.
Системы стереокодирования: с полярной модуляцией – частота поднесущей 31,25 кГц, с пилот-тоном - пилот-тон 19 кГц, частота поднесущей 38 кГц
Сереодекодеры: – суммарно-разностный, с полярным детектором.

Совместно с низкочастотными генераторами синусоидальных колебаний Г3-103 позволяет измерить основные параметры:
переходные затухания между каналами, кривые верности каналов, неравномерность АЧХ каналов и т.д.
Наработка на отказ 10000 часов.
Питание DC 12B (9В-15В).
Потребляемый ток 200 мА.
Рабочая температура от +10 до +50 .
Вес генератора 600 г.
